齒輪減速機由于齒輪的高硬度及其制造工藝的特殊性，齒輪減速機本身故障很少，而維修時多會涉及到電機的維修，下面介紹一下電機維修常用工具及設備：鋼直尺與游標卡尺。

一、電機維修常用量具和工具

測量電機零部件的尺寸、形狀和位置的工具叫做量具。電機修理所用的量具很多．大體分為普通量具和精密量具。常用的鋼直尺卷尺、塞尺、95°角尺、內外卡鉗等均是普通量具，而游標卡尺、外徑分尺、百分表、水平儀等屬于精密量具。

電機維修常用量具和工具01：鋼直尺

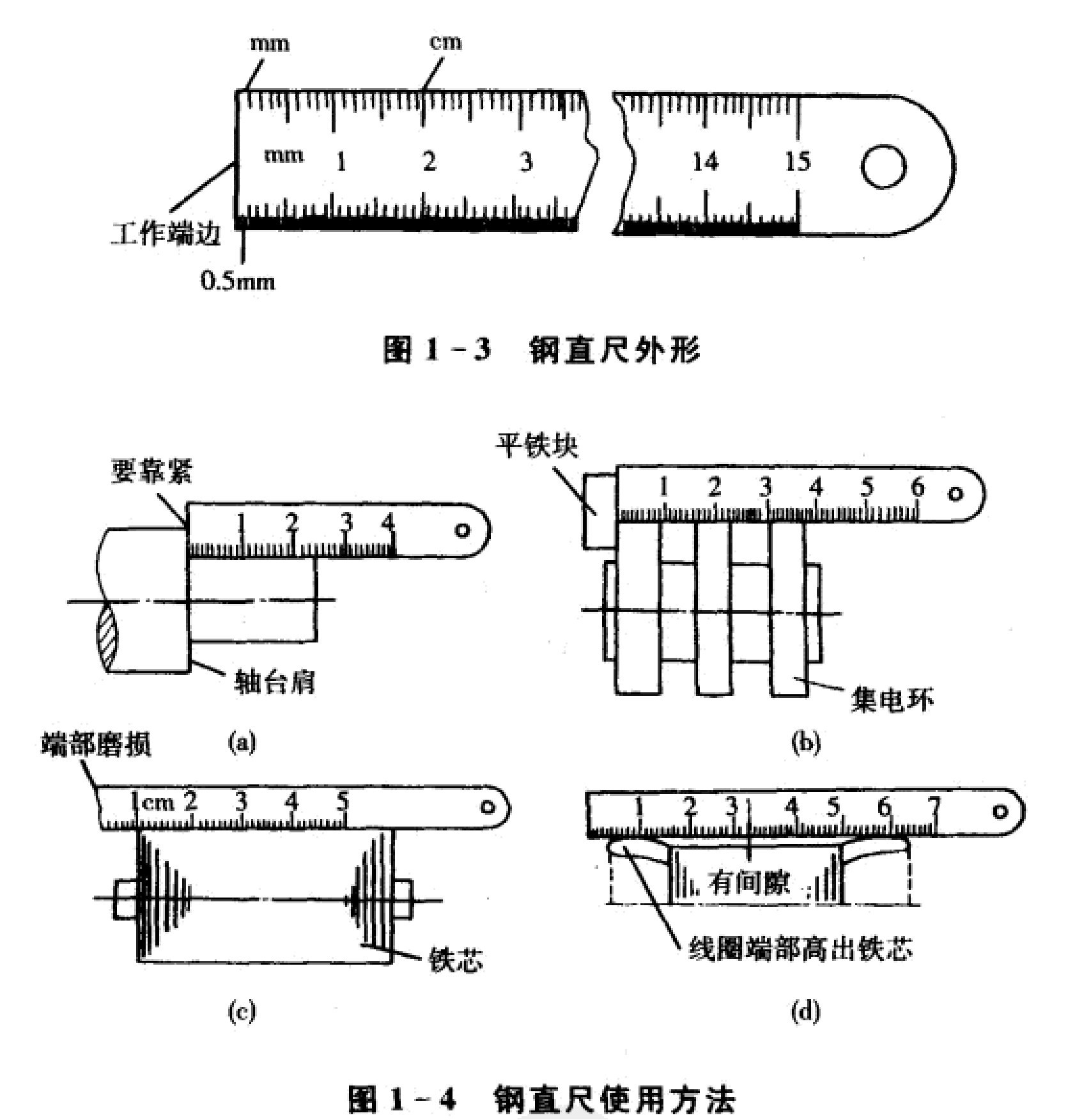

    鋼直尺是電機修理中各種零部件的尺寸、形狀和位置的普通量具．精度為0.5ｍｍ。鋼直尺是用厚1ｍｍ、寬25ｍｍ的不銹鋼板制造的。尺的一端是直邊，叫工作端邊．尺的另一端存懸掛用的小孔。尺的長度有150ｍｍ、200ｍｍ、300ｍｍ、1000mm、1500mm等．其外形如圖1--3所示。使用鋼直尺時．可將尺的工作端邊靠緊工件的臺階，放正后數，如圖1--4a所示。如果工件上沒有臺階可靠緊時．可用平鐵塊平面作為臺階．如1--4b所示。對于工件端邊磨損，"0"線讀數不準時．可改用“10mm”分度線作為工作端邊，測量后減去10mm，如圖：1-4c所示。鋼直尺除測量長度之外．利用其“立面”還可以檢直電機鐵芯綁扎的無緯帶是否高出規定數值，如圖1--4d所示。

電機維修常用量具和工具02：游標卡尺

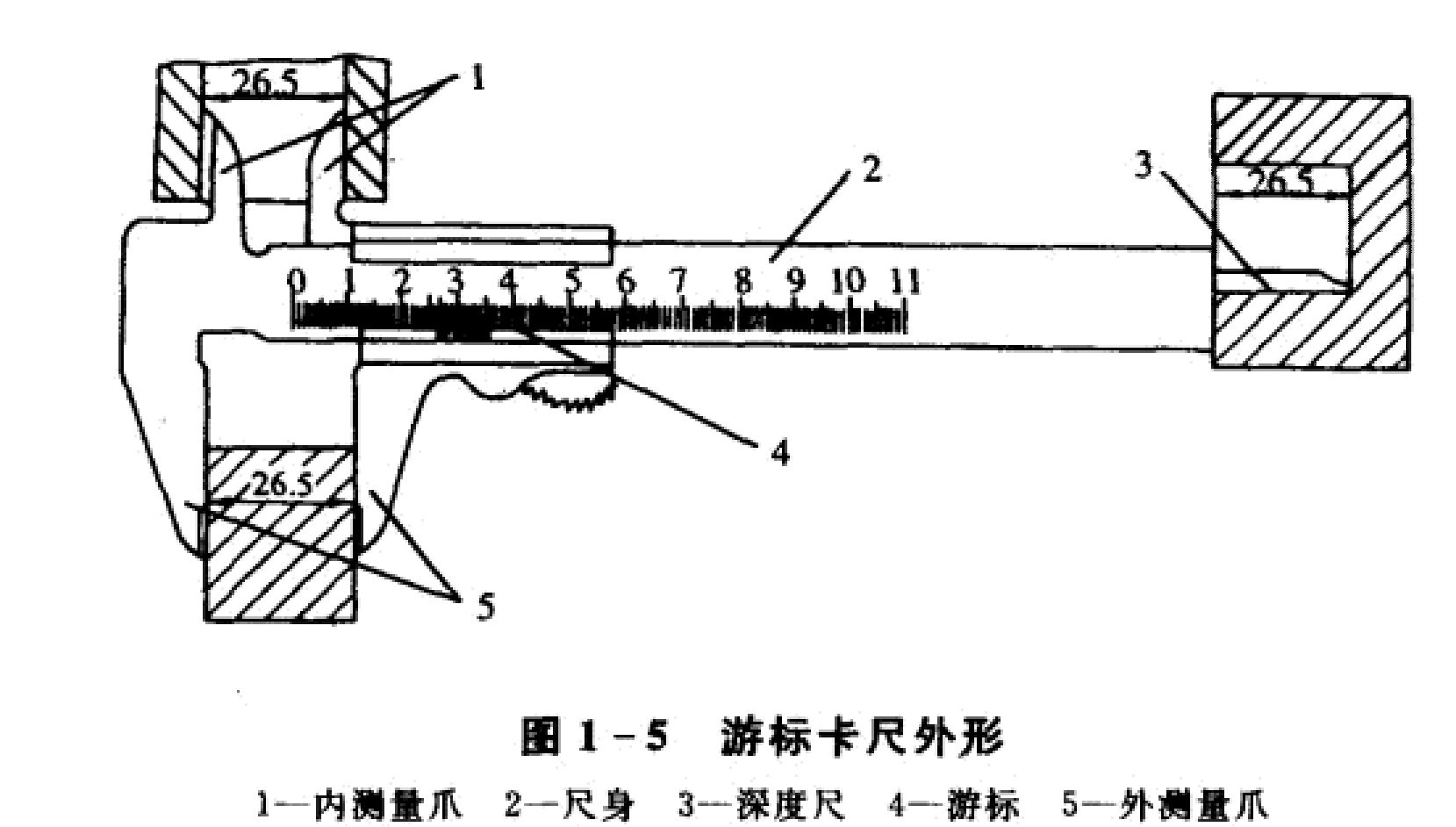

游標卡尺屬于較精密、多用途的量具．一般有準確到0.1ｍｍ、0。05ｍｍ、0.02ｍｍ三種規格．其外形如圖1--5所示。

  （1）尺身最小分度為1ｍｍ．從“0”線開始，每10格為10ｍｍ．在此身上直接讀出整數值．游標上最小分度線為0.9ｍｍ。

操作方法測量前，要做竹”標志檢查．即將尺身、游標的爪合攏接觸。便其“0”線對齊。然后按被測量的工件移動游標，卡好工件后，便可在尺身、游標上得到讀數。

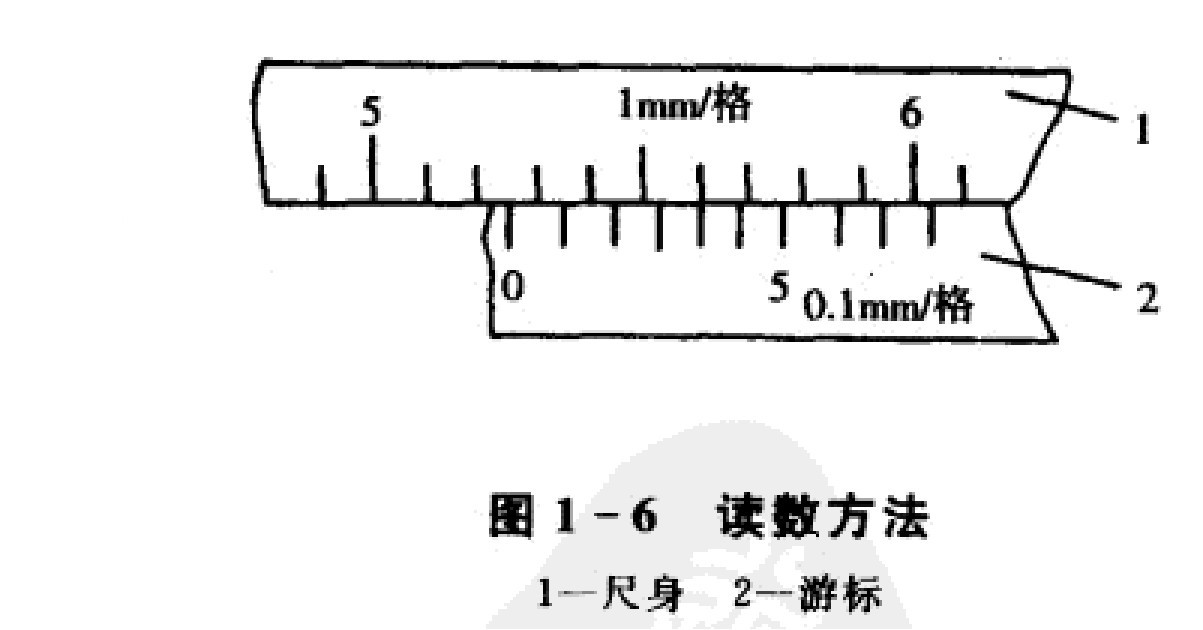

   例  尺身給出52ｍｍ，再看游標第４格與尺身刻度對齊，所以游標給出0.4ｍｍ，則工件總尺寸為52ｍｍ十0.4ｍｍ=52.4ｍｍ。如圖1--6所示。

  （2）注意事項

    ①不可使用游標卡尺側最粗糙的工件表面(如鑄鐵等)，以防磨損卡爪。

    ②讀數時要防止視覺誤差，要正視，不可斜視。

    ③用后，把游標卡尺放在專用盒內，不可與其他工具疊放在一起。
